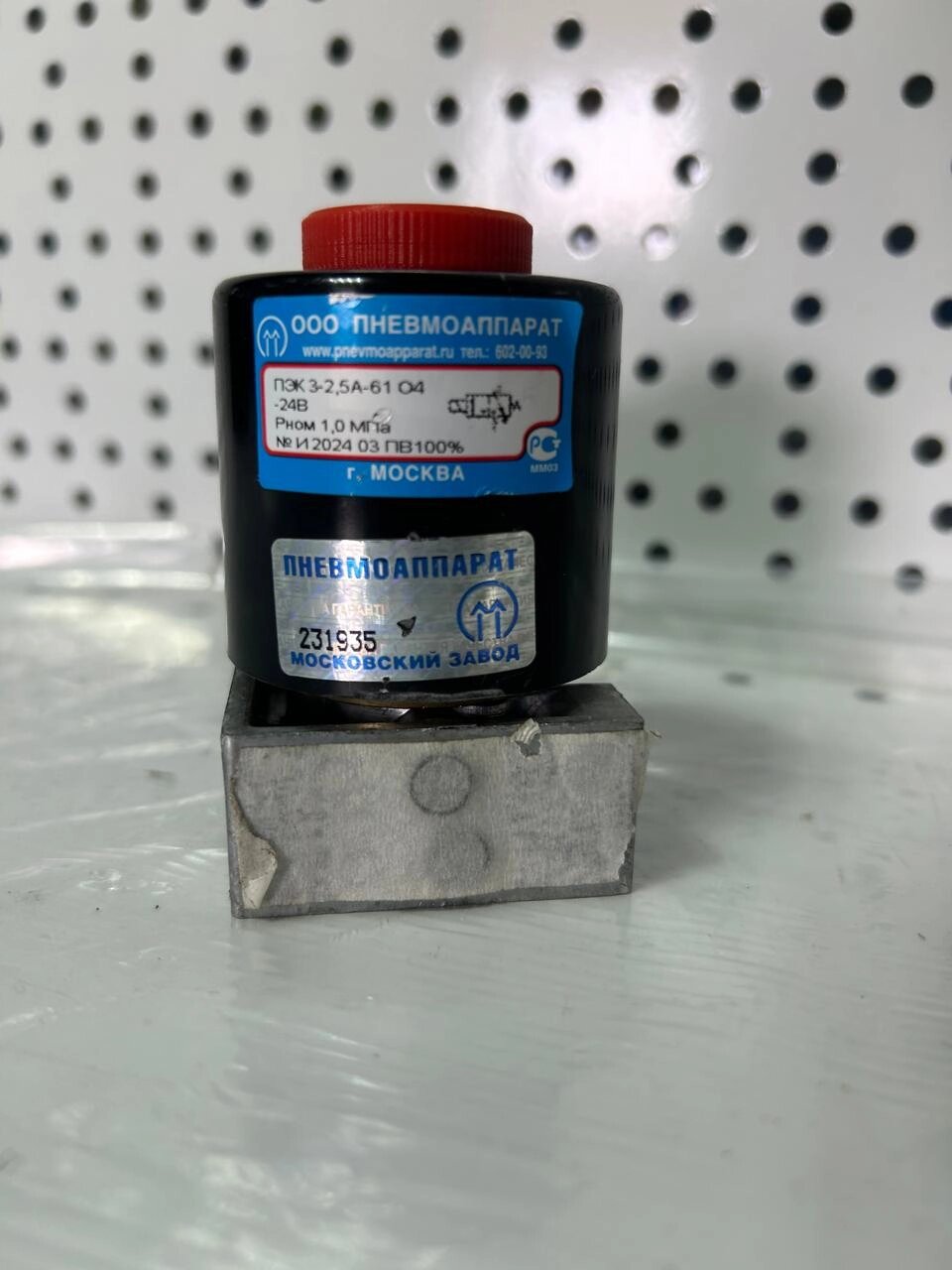

Пневмораспределители П-РЭ 3/2,5; ПЭК 3/2,5

П-РЭ 3

/

2,5

х

-

х

-

х

-

х

-

x4

Климатическое исполнение и категория размещения (3,4,2) по ГОСТ 15150

Электрическое напряжение, В:
1-12В
2-24В
3-36В
4-48В
5-110В
6-220В

Род тока:
1 - постоянный (12, 24, 48, 110В);
2 - переменный с частотой 50Гц (12, 36, 110, 220В).

Присоединение к электросети:
1 -через сальник;
2 - через разъем;
3 - без сальника.

Исполнение корпуса по присоединению к пневмосети и наличию ручного исполнения
1- трубное К=1/8" (без ручного управления)
2- трубное К=1/4" (без ручного управления)
3- трубное К=1/8 с кнопочным ручным управления
4 -трубное К=1/8 с фиксированным ручным управления
5- стыковое нижнее (без ручного управления)
6- стыковое нижнее с кнопочным ручным управления
7- стыковое боковое с кнопочным ручным управления

Диаметр условного прохода, мм

Условное наименование пневмораспределителя П-РЭ 3/2.5

П-РЭ 3

1

-

х

-

x4

Климатическое исполнение, категория размещения: (УХЛ; О)

Электрическое напряжение:
1-12В; 2-24В; 4-48В;
5-110В; 6-220В; 8-42В.

Диаметр условного прохода, мм

Условное наименования пневмораспределителя П-РЭ

Пневмораспределитель П-РЭ 3/2,5 и ПЭК 3-2,5

Ду

Пропускная

способность

Присоединение

Вид управления

П-РЭ 3/2.5-2ххх

2,5 мм

0,16 м3/ч

К1/4"

без ручного

П-РЭ 3/2.5-1ххх

ПЭК 3-2.5-10

К1/8"

без ручного

П-РЭ 3/2.5-3ххх

ПЭК 3-2.5-11

ручное кнопочное

П-РЭ 3/2.5-4ххх

фиксированное ручное

П-РЭ 3/2.5-5ххх

ПЭК 3-2.5-20

стыковое нижнее
