Характеристики

Код товара

В64

Тип

пневмораспределитель

Соединение

резьбовое

Описание

Дорогие клиенты,уточняйте актуальную цену у менеджера в сообщениях либо по телефону пожалуйста.

Пневмораспределители В64 предназначены для изменения потоков сжатого воздуха в пневмоприводах

Пневмораспределитель В64-13А-03 четырехлинейный двухпозиционный с электропневматическим одно- и двухсторонним управлением и пружинным или пневматическим возвратом - предназначен для изменения потоков сжатого воздуха в пневмоприводах. Присоединение пневмолиний пневмораспределителя - резьбовое (индекс "03" в обозначении В64-34А-03) или стыковое (индекс "05" в обозначении В64-34А-05). Климатическое исполнение пневмораспределителя УХЛ, стандартная категории размещения 4. sd-tehno.ru.gif

Технические характеристики пневмораспределителя В64

Пневмораспредилитель В64		В64-13А-03
Условный проход		10 мм
Присоединительные резьбы по ГОСТ6111-52		К3/8"
Давление, МПа	Номинальное	0,63
	Мин.	0,25
Пропускная способность, Кv по ГОСТ14691-69,		>1,9 м3/ч
Время срабатывания при давлении 0,4 МПа
Номинальное напряжение питания, В	постоянного тока	12,24,48,110В / Потребляемая мощность
	переменного тока 50Г	24,110,220,380В / Потребляемая мощность
	переменного тока 60Гц	110,220В / Потребляемая мощность
Масса пневмораспределителя		2 кг

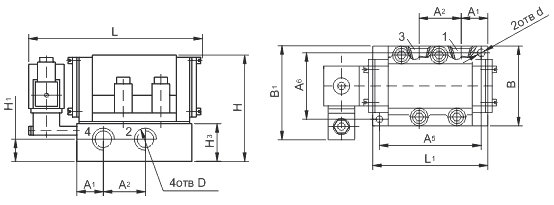

Пневмосхема и чертеж пневмораспределителя В64-13А-03

Пневмосхема		Чертеж В64-13А-03
В64-13А-03

Размеры В64-13А-03 (мм)

Пневмораспределитель	D	A1	A2	A5	A6	d	В	B1	Н	H1	Н3	L	L1
B64-13A-03	КЗ/8"	23.5	38	91	59	7	70	86	89.5	14.5	28.5	191	104

Рем комплект В64-13А-03

Наименование запчасти	Кол.
Резиновое уплотнение поршня	3 шт.
Втулка фторопластовая	2 шт.
Пружина	1 шт.
Уплотнение корпуса боковое	2 шт.
Уплотнение корпуса нижнее	1 шт.
Переключатель потока	1 шт.
Кольцо резиновое	1 шт.
