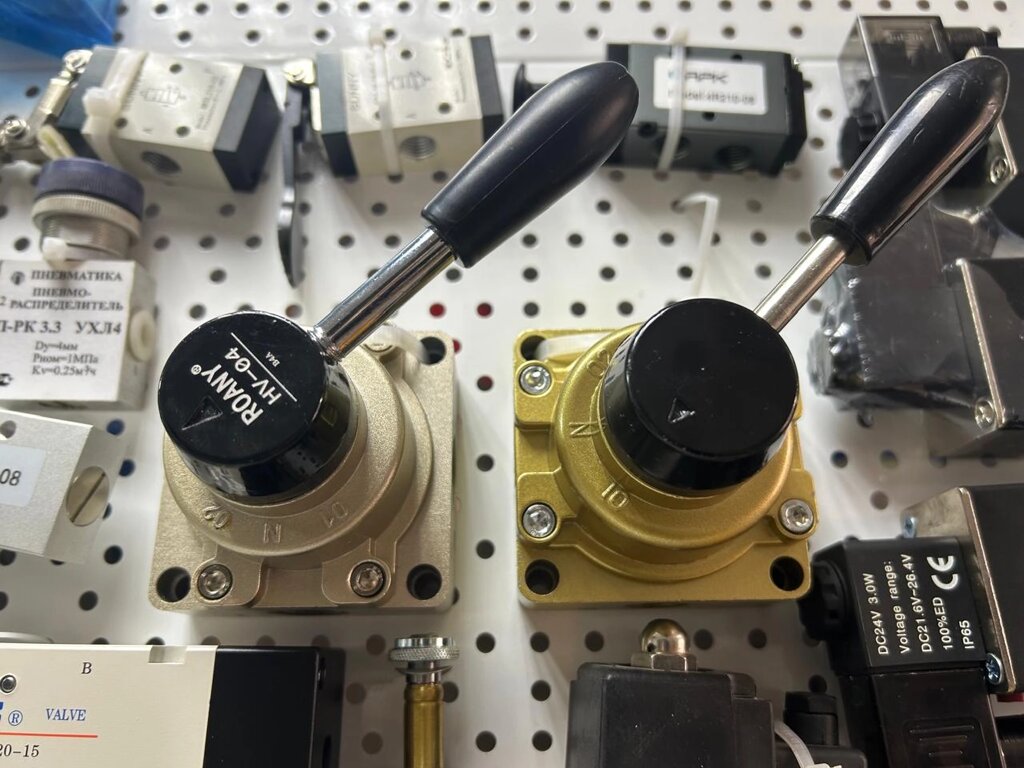

Пневмораспределитель ручной

Дорогие клиенты,уточняйте актуальную цену у менеджера в сообщениях либо по телефону пожалуйста.

Пневмораспределитель — устройство, предназначенное для управления воздушными потоками в пневмосистеме с помощью внешнего воздействия.Двух, трех позиционные, с ручным управлением.

Пневмораспределитель крановый В71 четырех- и шестилинейныелинейные, с условным проходом 6, 10 и 16 мм, трехпозиционный с ручным управлением, предназначен для изменения потоков сжатого воздуха в в системах управления технологическим оборудованием, пневмоприводах различного назначения.

Преимущества: простота в монтаже и эксплуатации, надежность и долговечность в работе

 Распределители 4-х линейные крановые с условным проходом (Ду) 6;10;16 мм, трехпозиционные с ручным управлением предназначены для изменения направления потоков сжатого воздуха в пневмоприводах различного назначения.

Конструкция распределительного устройства: плоский золотник.

Присоединение: G1/4-А; G3/8-А; G1/2-А; резьбовые отверстия в плите, трубы в стороны или трубы вниз.
Рабочая среда - сжатый воздух, очищенный не грубее 10 класса загрязненности по ГОСТ 17433 содержащий распыленное масло вязкостью от 10 до 35 мм2/с (сСт) при температуре 50°С.
Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150.
Виброустойчивость и вибропрочность соответствуют II степени жесткости по ГОСТ 28988
Функциональная схема исполнения пневмораспределителей - трехпозиционные четырехлинейные с ручным управлением:
-в средней позиции золотника обе полости потребителя сообщены с атмосферой (В71-2М);
В качестве распределительного органа используется плоский притертый золотник, с выполненными в нем отверстиями и каналами для прохода сжатого воздуха.
Поворот золотника производится рукояткой. Фиксация положения рукоятки, а следовательно и золотника, осуществляется с помощью подпружиненного шарика.
Золотник пружиной и давлением сжатого воздуха прижат к плите, в которой выполнены каналы: (2) и (4) - выходные, (3) - атмосферный, (1) - питания с резьбовыми отверстиями для подсоединения внешних пневмолиний.

Цифры, заключенные в скобки, соответствуют маркировке отверстий на изделии и нумерации каналов на условном графическом обозначении.
Три положения золотника обеспечивают сообщение выходных каналов (2) и (4) с каналом питания (1) или атмосферным каналом (3) в соответствии с условным графическим обозначением распределителя.
Для снижения уровня шума при сбросе сжатого воздуха в атмосферу рекомендуется установить в канал (3) глушитель.
Пневмораспределители могут быть установлены в любом пространственном положении и крепятся четырьмя винтами М6.

Пример записи при заказе распределителя с условным проходом 10 мм, плитой для трубного монтажа, трубы в стороны, в средней позиции - обе полости потребителя сообщены с атмосферой, климатическое исполнение УХЛ, категория размещения 4: ПНЕВМОРАПРЕДЕЛИТЕЛЬ В71-23М-01 УХЛ 4.
